A ventilação de espaço confinado é, na minha experiência de mais de duas décadas em plantas de grau de risco 4, o assunto que mais gera confusão perigosa dentro de um SESMT. Vejo profissionais experientes tratando purga, inertização e ventilação forçada como se fossem a mesma coisa — e não são. Cada uma tem um objetivo distinto, um gás distinto e um risco distinto. Trocar uma pela outra na hora errada é o tipo de erro que enche laudo de perícia. A ventilação de espaço confinado bem executada é, quase sempre, a fronteira entre uma limpeza de rotina e um velório.
Deixo uma opinião firme logo de saída: discordo da prática comum de "abrir a tampa e esperar arejar". Ventilação de espaço confinado natural, por difusão, é uma ilusão de segurança. Em um tanque de 30 metros cúbicos com uma única abertura superior, o ar simplesmente não circula — ele estagna. O gás sulfídrico continua deitado no fundo, tranquilo, esperando. Ventilação de espaço confinado que funciona é ventilação forçada, mecânica, calculada em trocas de ar por hora. O resto é torcida.
Lembro de uma manutenção em um reator de resina onde a equipe tinha inertizado o vaso com nitrogênio na parada anterior e ninguém registrou isso na PET do dia seguinte. O supervisor mandou "ventilar cinco minutos" e liberar. A ventilação de espaço confinado ali precisava fazer duas coisas ao mesmo tempo: expulsar o nitrogênio residual (que zera o oxigênio) e remover vapores orgânicos. Cinco minutos não fazem nem um terço do trabalho. Foi o detector de O₂ travado em 6% que impediu a tragédia — não o procedimento.
Por isso este guia técnico separa cada conceito com o cuidado que a ventilação de espaço confinado merece. Vou tratar de purga, de inertização com nitrogênio e seus perigos, de ventilação forçada de verdade, e do cálculo de trocas de ar que quase ninguém faz mas todo mundo deveria. Como referência normativa, a NR 33 do Ministério do Trabalho e Emprego (disponível no portal gov.br) e as publicações da Fundacentro sobre atmosferas em espaços confinados são a base de tudo o que vem aqui.
Antes de mergulhar, uma definição prática de ventilação de espaço confinado: é o processo controlado de trocar a atmosfera interna do ambiente por ar respirável, medindo e comprovando o resultado. Não é ligar um ventilador e ter fé. É insuflar ou exaurir um volume de ar conhecido, em uma vazão conhecida, por um tempo calculado, e confirmar com detector calibrado. Sem esses quatro elementos — volume, vazão, tempo e medição — não existe ventilação; existe ritual.
Purga, inertização e ventilação: três coisas diferentes
A raiz de metade dos acidentes que investiguei está na confusão terminológica. Purga é o deslocamento de uma atmosfera perigosa por outro fluido — pode ser vapor, pode ser gás inerte, pode ser água. Inertização é um caso específico de purga em que se injeta um gás inerte (tipicamente nitrogênio) para eliminar o oxigênio e, com ele, o risco de incêndio ou explosão. E ventilação é a substituição da atmosfera por ar respirável, com o objetivo oposto: garantir oxigênio e remover contaminantes. Repare no detalhe cruel: inertizar torna a atmosfera IRRESPIRÁVEL de propósito. Ventilar torna a atmosfera RESPIRÁVEL. São operações antagônicas.
A sequência correta em um vaso que conteve inflamável costuma ser: primeiro purga com vapor ou inertização para eliminar vapores e o risco de explosão durante o esvaziamento; depois, quando a limpeza mecânica e o esvaziamento terminam e a entrada humana se aproxima, ventilação forçada com ar para trazer o oxigênio de volta à faixa segura e remover qualquer resíduo. Pular etapas ou inverter a ordem é onde a coisa desanda.
- ▸Purga: desloca a atmosfera perigosa por outro fluido (vapor, gás inerte, água) — foco em remover o que estava lá;
- ▸Inertização: purga com gás inerte (N₂, CO₂) para zerar o O₂ e eliminar risco de incêndio/explosão — atmosfera fica letal por asfixia;
- ▸Ventilação forçada: introduz ar respirável, restaura O₂ (19,5% a 23%) e remove contaminantes — obrigatória antes de qualquer entrada humana;
- ▸Nunca confundir: quem foi inertizado precisa OBRIGATORIAMENTE ser ventilado e medido antes de liberar a entrada.
Inertização com nitrogênio: o gás que não avisa
O nitrogênio é o assassino silencioso predileto dos espaços confinados. Ele compõe 78% do ar que respiramos, é inodoro, incolor, não é tóxico no sentido clássico — e mata em uma única respiração quando puro. Aqui não há H₂S para irritar as mucosas, não há odor de aviso, não há tosse. A vítima simplesmente perde a consciência entre um passo e outro, sem sentir absolutamente nada. Uma atmosfera com O₂ abaixo de 6% pode causar colapso imediato e morte em poucos minutos.
A NR 33 é categórica sobre atmosferas inertizadas. O anexo da norma estabelece que atividades de trabalho em espaços confinados devem observar procedimentos que garantam a "manutenção de condições atmosféricas aceitáveis na entrada e durante toda a permanência dos trabalhadores no seu interior", e nenhuma atmosfera inertizada atende a isso. Entrar em vaso inertizado só é admissível com sistema autônomo de respiração (linha de ar mandado ou SCBA), procedimento específico e resgate dedicado — nunca com detector "dando verde" após uma ventilada rápida sem confirmação em três níveis.
Um erro que vejo repetidamente: a equipe assume que, se o vaso foi inertizado ontem, hoje ele "já dissipou". Nitrogênio é ligeiramente mais leve que o ar em certas temperaturas, mas em vasos fechados ele fica retido por dias. A única forma de saber é medir. Aliás, a única forma de saber QUALQUER coisa sobre a atmosfera de um espaço confinado é medir — em três alturas, antes e durante.
Recomendação da Engenheira: inertização não perdoa memória curta. O Kit Master de Segurança Industrial traz o procedimento de purga/inertização com o campo de "atmosfera anterior" na PET — para que ninguém libere entrada num vaso que passou por nitrogênio sem ventilação e medição documentadas. Já vi esse único campo evitar dois acidentes graves.
Conhecer o Kit Master →Ventilação forçada: insuflar ou exaurir?
Existem duas filosofias de ventilação de espaço confinado mecânica: insuflação (empurrar ar limpo para dentro) e exaustão (puxar o ar contaminado para fora). Na minha experiência, insuflação é a regra para restaurar oxigênio e diluir contaminantes gerais, porque cria turbulência interna e movimenta o ar de forma mais eficaz em toda a geometria do vaso. Exaustão localizada é melhor quando há geração de contaminante em um ponto específico — soldagem, por exemplo — para capturar a fumaça na fonte antes que se espalhe.

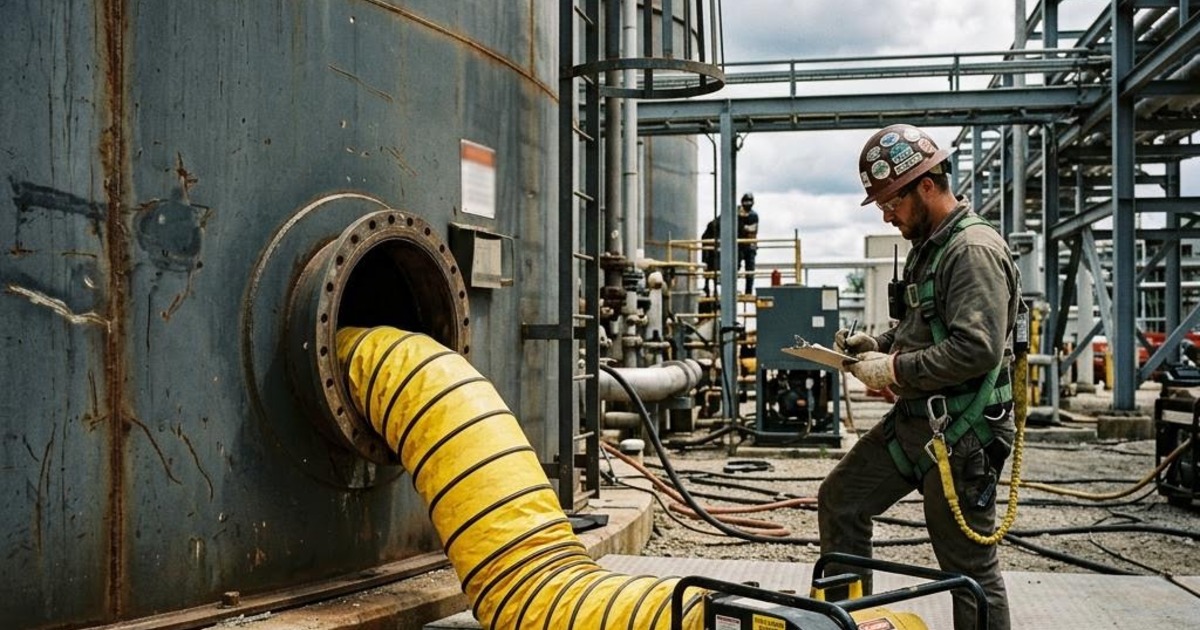

A boa prática de campo é posicionar a manga de insuflação de modo que o ar chegue ao FUNDO do espaço, e não fique fazendo curto-circuito na boca. Vejo direto o ventilador soprando ar limpo que entra e sai pela mesma abertura sem nunca alcançar o fundo — onde justamente mora o gás pesado. A manga precisa descer. E jamais se posiciona a captação do ar de insuflação perto de escapamento de motor, gerador ou outra fonte de CO. Já é clássico o acidente de intoxicação por monóxido porque o insuflador chupou o escape do próprio gerador que o alimentava.
Cálculo de trocas de ar: o número que ninguém faz
Aqui está o coração técnico deste artigo, e é onde a maioria dos SESMT patina. Ventilar "por tempo" sem conhecer o volume do espaço e a vazão do ventilador é chutar. O correto é raciocinar em TROCAS DE AR POR HORA (ren/h, ou air changes per hour). Uma troca de ar significa mover um volume de ar igual ao volume interno do espaço. A fórmula básica é simples: número de trocas = (vazão do ventilador × tempo) ÷ volume do espaço.
Para a purga inicial de um espaço confinado antes da primeira entrada, a prática de campo consolidada — alinhada com recomendações internacionais e com o que a Fundacentro discute em suas publicações técnicas — pede de 7 a 10 trocas de ar completas antes de considerar a atmosfera confiável, sempre confirmadas por medição. Durante a permanência, mantém-se ventilação contínua para compensar a geração de contaminantes e o consumo de oxigênio pela própria equipe. Um exemplo prático: um tanque de 20 m³ ventilado por um insuflador de 40 m³/min (2.400 m³/h) recebe 2.400 ÷ 20 = 120 trocas/hora em condição ideal — mas a eficiência real raramente passa de 30% a 50% por causa de zonas mortas, o que na prática exige medir para confirmar, não confiar na conta.
É por isso que insisto: o cálculo dá o ponto de partida, o detector dá a sentença. A conta diz "provavelmente está bom depois de X minutos"; o instrumento calibrado diz "está bom AGORA, neste nível, nesta altura". Ventilação de espaço confinado séria usa os dois.
| Volume do espaço | Vazão típica do insuflador | Tempo p/ ~10 trocas (eficiência ~40%) | Observação |
|---|---|---|---|
| Até 5 m³ (poço/caixa) | 15–20 m³/min | 10 a 15 min | Manga curta, cuidado com curto-circuito de ar |
| 5 a 20 m³ (vaso pequeno) | 30–40 m³/min | 15 a 25 min | Insuflação com manga até o fundo |
| 20 a 60 m³ (tanque médio) | 40–60 m³/min | 25 a 45 min | Considerar duas aberturas (entrada e saída de ar) |
| 60 a 150 m³ (tanque grande) | 60–100 m³/min | 45 a 90 min | Ventilação combinada insuflação + exaustão |
| Acima de 150 m³ | projeto específico | calcular caso a caso | Estudo de engenharia; zonas mortas críticas |
| Parâmetro | Faixa aceitável para entrada | Conduta se fora da faixa |
|---|---|---|
| Oxigênio (O₂) | 19,5% a 23,0% | Continuar ventilando; investigar inertização residual |
| Gás sulfídrico (H₂S) | Abaixo do limite de alarme | Ventilar mais; medir no fundo; não liberar |
| Monóxido de carbono (CO) | Abaixo do limite de alarme | Verificar fonte (motor/gerador do insuflador) |
| Explosividade (%LIE) | Abaixo de 10% do LIE | Manter purga; proibir serviço a quente |
O que a norma não te conta
A NR 33 exige ventilação e atmosfera controlada, mas não te ensina o quanto a GEOMETRIA sabota a sua conta. Vasos com chicanas internas, agitadores, serpentinas e bandejas criam zonas mortas onde o ar simplesmente não chega, por mais trocas que você calcule. Já medi 20,9% de oxigênio na boca de um reator e 15% atrás de uma serpentina, no mesmo instante. A conta de trocas de ar dizia "trinta minutos e libera". A realidade dizia "não confie".
Outra coisa que a norma não detalha: a temperatura do espaço muda tudo. Um tanque exposto ao sol pode ter estratificação térmica brutal, com camadas de ar que não se misturam. Vapores que estavam controlados no início da manhã voltam a subir quando o sol bate na chapa. Por isso ventilação de espaço confinado não é "faço uma vez e acabou" — é contínua, e a medição também. Minha regra pessoal, mais rígida que o texto legal: se a atmosfera saiu de faixa uma vez durante o trabalho, aquele espaço vira "vigilância dobrada" até o fim do turno, sem exceção.
E há o ponto que quase ninguém discute: o ruído do ventilador. Um insuflador industrial potente pode mascarar completamente a comunicação entre o trabalhador lá dentro e o vigia lá fora. Já vi vigia achar que o colega estava respondendo quando era só o eco do ventilador. Comunicação e ventilação precisam ser projetadas juntas — rádio, sinais combinados, o que for. Isso a NR 33 não te conta; o campo te ensina no susto.
Fontes oficiais e onde estudar
Para embasar seus procedimentos, recorra sempre às fontes primárias. A NR 33 e seus anexos estão disponíveis no portal do Ministério do Trabalho e Emprego no gov.br. A Fundacentro publica notas técnicas e cartilhas sobre atmosferas perigosas e medição de gases em espaços confinados. E as normas ABNT — em especial as que tratam de detecção de gases e ventilação industrial — complementam o arcabouço técnico. Procedimento de espaço confinado sério cita a fonte; procedimento fraco cita o "sempre foi assim".
Perguntas frequentes — Ventilação, purga e inertização de espaço confinado
▸Qual a diferença entre purga e ventilação?
Purga desloca a atmosfera perigosa por outro fluido (vapor, gás inerte ou água), com foco em remover o que estava lá dentro. Ventilação substitui a atmosfera por ar respirável, restaurando oxigênio e removendo contaminantes. São operações com objetivos diferentes.
▸A inertização deixa o espaço seguro para entrar?
Não. A inertização torna a atmosfera irrespirável de propósito, ao eliminar o oxigênio. Um espaço inertizado é letal por asfixia. Antes de qualquer entrada humana, é obrigatório ventilar com ar e comprovar por medição que o O₂ voltou à faixa de 19,5% a 23%.
▸Por que o nitrogênio é tão perigoso em espaço confinado?
Porque é inodoro, incolor e não dá nenhum sinal de aviso. A vítima perde a consciência sem sentir sintomas, muitas vezes em uma única respiração quando a concentração de oxigênio está muito baixa. Não há como perceber pelos sentidos — só medindo.
▸Quantas trocas de ar são necessárias antes de liberar a entrada?
A prática de campo consolidada pede de 7 a 10 trocas de ar completas para a purga inicial, sempre confirmadas por medição em três alturas. Durante a permanência, mantém-se ventilação contínua para compensar consumo de O₂ e geração de contaminantes.
▸Como calculo o número de trocas de ar?
Use a fórmula: trocas = (vazão do ventilador × tempo) ÷ volume do espaço. Por exemplo, um insuflador de 2.400 m³/h em um tanque de 20 m³ gera até 120 trocas/hora em condição ideal. Mas a eficiência real fica entre 30% e 50%, então sempre confirme com detector.
▸É melhor insuflar ou exaurir?
A insuflação é a regra geral para restaurar oxigênio e diluir contaminantes, pois cria turbulência e movimenta o ar por toda a geometria. A exaustão localizada é melhor quando há uma fonte específica de contaminante, como fumaça de solda, para capturá-la na origem.
▸Ventilação natural, só abrindo a tampa, é suficiente?
Não. A ventilação natural por difusão é uma ilusão de segurança: em vasos com uma única abertura o ar estagna e os gases pesados permanecem no fundo. Ventilação de espaço confinado eficaz é sempre forçada, mecânica e calculada em trocas de ar.
▸Onde devo posicionar a manga do insuflador?
A manga deve descer até o fundo do espaço, onde se acumulam os gases mais pesados. Se ela ficar soprando apenas na boca, o ar limpo faz curto-circuito e sai sem alcançar o fundo, deixando a atmosfera perigosa intacta lá embaixo.
▸O ar de insuflação pode ser captado de qualquer lugar?
Não. A captação nunca pode estar perto de escapamento de motor, gerador ou qualquer fonte de monóxido de carbono. É clássico o acidente em que o insuflador puxou o escape do próprio gerador que o alimentava, intoxicando a equipe com CO.
▸Preciso medir a atmosfera se já ventilei o tempo calculado?
Sim, sempre. O cálculo de trocas de ar dá apenas o ponto de partida. Zonas mortas, estratificação e geometria interna podem manter bolsões perigosos. Só o detector calibrado, medindo em três alturas, confirma que a atmosfera está segura naquele momento.
▸Um vaso inertizado ontem já está seguro hoje?
Não presuma isso. O nitrogênio fica retido em vasos fechados por dias. A única forma de saber é medir. Assumir que "já dissipou" é um dos erros mais comuns e mais letais na gestão de espaços confinados.
▸A temperatura afeta a ventilação do espaço?
Sim, e bastante. Tanques expostos ao sol sofrem estratificação térmica, com camadas de ar que não se misturam. Vapores controlados de manhã podem voltar a subir quando o sol aquece a chapa. Por isso a medição precisa ser contínua, não pontual.
▸O que são zonas mortas e por que importam?
Zonas mortas são regiões internas — atrás de serpentinas, chicanas, agitadores — onde o ar praticamente não circula, por mais trocas que você calcule. Ali a atmosfera pode continuar perigosa mesmo com o resto do vaso já limpo. Por isso se mede em vários pontos.
▸Posso fazer serviço a quente logo após ventilar?
Só depois de comprovar que a explosividade está abaixo de 10% do LIE e que não há vapor inflamável remanescente. Serviço a quente em atmosfera com resíduo de inflamável causa explosão. A ventilação e a purga precisam eliminar o combustível antes de qualquer faísca.
▸O ventilador pode atrapalhar a comunicação com o vigia?
Sim. Um insuflador potente gera ruído que pode mascarar completamente a comunicação entre quem está dentro e o vigia externo. Comunicação e ventilação devem ser planejadas juntas, com rádio ou sinais combinados que funcionem apesar do ruído.
▸Qual a faixa de oxigênio segura para entrada?
De 19,5% a 23,0%. Abaixo de 19,5% há deficiência de oxigênio, com risco de asfixia; acima de 23% há atmosfera enriquecida, que potencializa incêndios e explosões. Fora dessa faixa, a condição é de não entrada ou abandono imediato.
▸A ventilação pode parar durante o trabalho?
Não, salvo procedimento específico que garanta condição segura sem ela. A equipe consome oxigênio e a atividade pode gerar contaminantes; parar a ventilação deixa a atmosfera se degradar. A regra é ventilação contínua durante toda a permanência.
▸Quem define a vazão e o tipo de ventilação?
A definição deve constar do procedimento e da PET, embasada no volume do espaço, no tipo de contaminante e na geometria interna, sob responsabilidade técnica. Não é decisão do operador no improviso: é engenharia documentada antes da entrada.
▸Onde encontro a base legal e técnica atualizada?
A NR 33 e seus anexos estão no portal do Ministério do Trabalho e Emprego no gov.br. A Fundacentro publica notas técnicas sobre atmosferas perigosas, e as normas ABNT complementam a parte de detecção e ventilação. Sempre cite a fonte primária no seu procedimento.
▸Ventilei, medi e liberei. Preciso registrar isso?
Sim. As medições com horário, altura, valores e assinatura de quem mediu devem constar na PET, junto com a comprovação da ventilação executada. Sem esse registro, na fiscalização ou na perícia, é como se a ventilação nunca tivesse acontecido.
Teste seu conhecimento — Ventilação de espaço confinado (NR 33)
1.Um vaso foi inertizado com nitrogênio na parada anterior. O que é obrigatório antes de liberar a entrada humana?
2.Um tanque de 20 m³ é ventilado por um insuflador de 2.400 m³/h. Quantas trocas de ar por hora ele proporciona em condição ideal?
3.Por que o nitrogênio é considerado um dos agentes mais perigosos em espaço confinado?
Conclusão
Ventilação de espaço confinado não é abrir tampa e ter fé. É purgar quando precisa purgar, inertizar com consciência do perigo mortal do nitrogênio, ventilar de forma forçada com a manga chegando ao fundo, calcular as trocas de ar como ponto de partida — e, acima de tudo, medir para confirmar. Na minha experiência, o SESMT que domina esses quatro elementos (volume, vazão, tempo e medição) transforma a atividade mais letal da indústria em uma operação previsível. E o que não domina descobre, cedo ou tarde, que a atmosfera de um espaço confinado não negocia. Ela apenas cobra.
