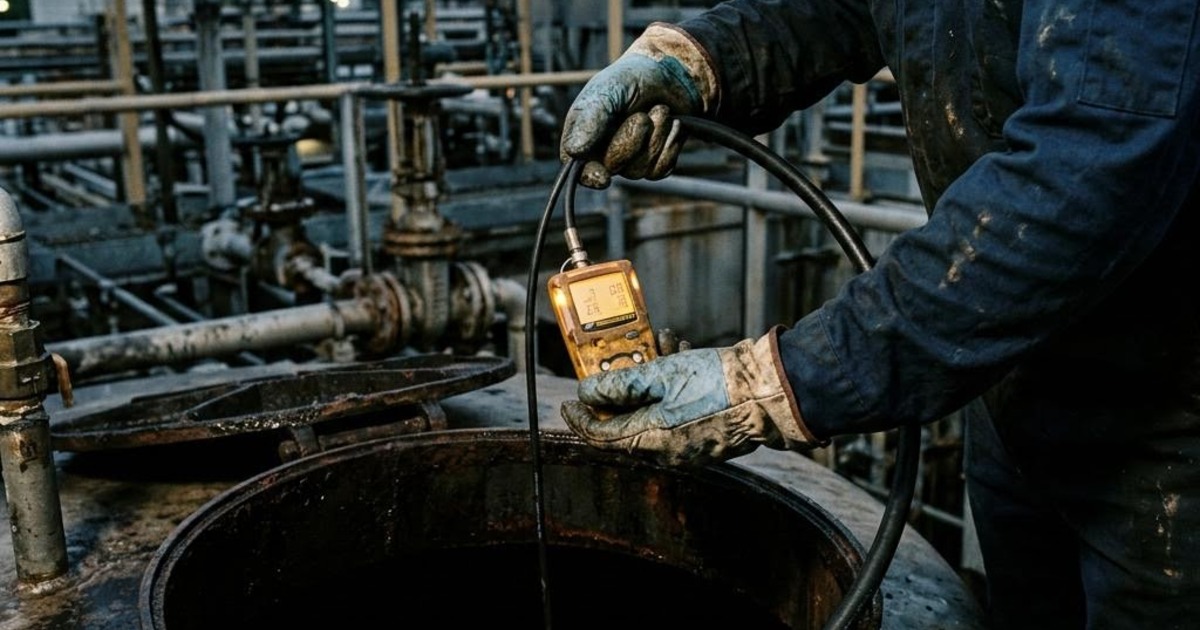

Quero te contar de um detector de 4 gases que salvou uma equipe inteira numa madrugada de parada de manutenção. O operador ia abrir a PET de um tanque de esgoto industrial, ligou o detector de 4 gases na antessala, e o alarme de H₂S disparou antes mesmo de qualquer um chegar perto da boca do tanque. Ninguém tinha entrado ainda. Se aquele detector de 4 gases estivesse com a bateria fraca, ou sem bump test, ou simplesmente esquecido no armário, aquela seria a notícia de mais um acidente com múltiplas vítimas. Na minha experiência, o detector de 4 gases é o equipamento mais barato que mais salva vida na indústria.
O detector de 4 gases é o instrumento portátil que mede, simultaneamente, os quatro parâmetros atmosféricos que mais matam em espaço confinado: oxigênio (O₂), explosividade (LEL, o limite inferior de explosividade), monóxido de carbono (CO) e gás sulfídrico (H₂S). É, literalmente, os olhos e o nariz da equipe dentro de uma atmosfera que os sentidos humanos não conseguem avaliar com segurança. E é aqui que eu preciso ser dura: quem confia no olfato para detectar gás em espaço confinado está apostando a própria vida contra a fisiologia.
Por que confiar em um aparelho e não no nariz? Porque o H₂S, um dos gases mais letais em confinado, tem cheiro de ovo podre em baixas concentrações — mas em concentrações altas ele paralisa o olfato em segundos. A vítima para de sentir o cheiro justamente quando o perigo está no auge. Nenhum ser humano detecta oxigênio deficiente; nenhum ser humano cheira monóxido de carbono. Só o detector de 4 gases enxerga o invisível, e por isso a NR 33 o coloca no centro da avaliação da atmosfera.
A NR 33 é explícita ao exigir a avaliação atmosférica antes e durante a entrada. O texto determina que "a avaliação da atmosfera nos espaços confinados deve ser realizada antes da entrada de trabalhadores, para verificar se o seu interior é seguro". É esse mandamento que transforma o detector de 4 gases de "acessório recomendado" em "barreira obrigatória". Sem a medição, não há PET válida; sem PET válida, não há entrada legal. O detector de 4 gases é, então, o coração pulsante da autorização de entrada.
Vou organizar este guia do jeito que ensino em campo: primeiro os quatro gases e por que cada um mata; depois a diferença crucial entre bump test e calibração (que quase ninguém acerta); em seguida a medição correta em três níveis; e, por fim, os erros fatais que já vi custarem vidas. Comecemos pelos limites — os números que precisam estar tatuados na cabeça de quem opera o detector de 4 gases.
| Parâmetro | Faixa/limite seguro para entrada | Alarme típico | Ação ao ultrapassar |
|---|---|---|---|
| Oxigênio (O₂) | 19,5% a 23,0% | Baixo em 19,5% / Alto em 23,0% | Fora da faixa: abandono imediato e ventilação |
| Explosividade (LEL/%LIE) | abaixo de 10% do LIE | 10% do LIE | Acima de 10%: evacuar, eliminar fonte de ignição |
| Monóxido de carbono (CO) | abaixo de 25 ppm (ref. LT) | 25 a 35 ppm | Sair, identificar fonte de combustão, ventilar |
| Gás sulfídrico (H₂S) | abaixo de 8 a 10 ppm (ref. LT) | 10 ppm (alerta) / 15 ppm (crítico) | Sair imediatamente, ventilar, não reentrar sem medir |
Esses valores de alarme (25 ppm de CO, 10 ppm de H₂S) são referências consagradas de mercado alinhadas aos limites de tolerância; o valor exato configurado deve respeitar a política da empresa e a legislação vigente. O que não muda nunca é a faixa de oxigênio de 19,5% a 23,0% e o LEL a 10%.
Os quatro gases — e por que cada um mata
Oxigênio (O₂): o mais traiçoeiro
O ar normal tem cerca de 20,9% de oxigênio. Abaixo de 19,5%, a atmosfera é deficiente — e o perigo é que a vítima não sente falta de ar como sentiria debaixo d'água. Ela simplesmente fica confusa, perde a coordenação e desmaia, muitas vezes achando que está tudo bem. Acima de 23%, o problema se inverte: atmosfera enriquecida transforma qualquer faísca ou fagulha em incêndio explosivo, e materiais que normalmente não pegam fogo passam a queimar violentamente. Por isso o detector de 4 gases alarma nos dois extremos.
Explosividade (LEL): a bomba silenciosa
O sensor de LEL mede a concentração de gases/vapores inflamáveis como percentual do limite inferior de explosividade. O alarme dispara a 10% do LEL — ou seja, com uma margem de segurança gigantesca antes de a mistura se tornar de fato explosiva. Muita gente questiona: "por que evacuar com só 10%?". Porque a concentração em espaço confinado sobe rápido e de forma não uniforme, e a diferença entre 10% e 100% do LEL pode ser questão de minutos.
Monóxido de carbono (CO): o assassino sem cor nem cheiro
O CO se liga à hemoglobina cerca de 200 vezes mais rápido que o oxigênio, sufocando o organismo por dentro mesmo com O₂ presente no ar. Ele aparece em qualquer combustão incompleta: motor a diesel ligado perto da entrada, solda, aquecimento. É por isso que gerador ou empilhadeira a combustão perto de um espaço confinado é receita de tragédia.
Gás sulfídrico (H₂S): o que engana o nariz
O H₂S é comum em esgotos, tanques de efluente, poços e áreas de decomposição orgânica. Em baixa concentração, cheira a ovo podre; em concentração alta, paralisa o olfato e derruba a pessoa em uma ou duas respirações. É o gás que mais gera acidentes com múltiplas vítimas, porque o socorrista sente o mesmo destino da primeira vítima. O sensor de H₂S do detector de 4 gases é, muitas vezes, a única coisa entre a equipe e a morte.
Bump test x calibração: a confusão que custa vidas
Se há um ponto em que quero cravar bandeira neste artigo, é este. Bump test e calibração NÃO são a mesma coisa, e tratar um como se fosse o outro é um erro que já matou gente. Na minha experiência auditando plantas, mais da metade das equipes não sabe a diferença — e algumas nunca fizeram nenhum dos dois.
| Aspecto | Bump test (teste de resposta) | Calibração |
|---|---|---|
| O que é | Exposição rápida a gás padrão para ver se os sensores respondem e os alarmes disparam | Ajuste da leitura do sensor a um valor conhecido de gás padrão |
| Frequência | Antes de cada uso (diário, por turno) | Periódica, conforme o fabricante (ex.: mensal/semestral) |
| Objetivo | Confirmar que o aparelho "está vivo" e alarma | Garantir que a leitura é numericamente precisa |
| Duração | Segundos | Minutos, com procedimento controlado |
| Quem faz | O próprio usuário, antes da entrada | Pessoal treinado, com gás padrão certificado |
A regra de ouro: bump test SEMPRE antes de usar, calibração no intervalo definido pelo fabricante. Um detector calibrado há um mês mas sem bump test hoje pode ter um sensor morto e você não saber. Um detector com bump test ok mas descalibrado há um ano pode dizer "18% de O₂" quando na verdade são 15%. Você precisa dos dois. Discordo veementemente da prática comum de "confiar na calibração de fábrica" e pular o bump test diário — isso é jogar roleta-russa com sensores eletroquímicos que degradam com o tempo.
Medição em três níveis: topo, meio e fundo
A atmosfera de um espaço confinado não é homogênea, e essa é a razão de existir a medição em três níveis. Gases mais pesados que o ar, como o H₂S e o CO₂, acumulam-se no fundo. Gases mais leves, como o metano, sobem para o topo. Medir só na boca do tanque — o erro mais clássico que existe — pode acusar tudo normal enquanto o fundo é uma câmara de gás letal.
- ▸Meça no TOPO (região próxima à abertura) — captura gases leves acumulados sob a tampa;
- ▸Meça no MEIO — dá a leitura da zona onde o corpo do trabalhador vai ficar;
- ▸Meça no FUNDO — captura gases pesados como H₂S e CO₂, que descem e se concentram;
- ▸Use bomba de amostragem e mangueira quando o acesso é remoto — nunca enfie a cabeça para "dar uma olhada";
- ▸Aguarde a estabilização da leitura em cada nível — sensores levam segundos para responder;
- ▸Mantenha a medição CONTÍNUA durante todo o trabalho, não só na entrada.
A medição antes da entrada autoriza; a medição contínua durante o trabalho mantém a autorização. A atmosfera muda com a temperatura, com a agitação de resíduos no fundo, com o movimento da equipe e com a própria operação. Um detector de 4 gases desligado no bolso do trabalhador não protege ninguém — ele precisa estar ligado, na zona de respiração, alarmando em tempo real.
O que a norma não te conta sobre o detector de 4 gases
A norma manda medir, mas não te ensina os detalhes que separam a medição real da medição de teatro. Primeiro: sensores eletroquímicos têm vida útil. O sensor de H₂S e o de CO duram tipicamente de 2 a 3 anos; o de O₂, cerca de 1 a 2 anos. Um detector de 4 gases de dez anos "funcionando" é uma peça de museu perigosa. A norma não te avisa que o aparelho envelhece por dentro mesmo parado no armário.
Segundo: existe o "envenenamento" de sensores. Silicones, alguns solventes e altas concentrações repetidas podem degradar sensores catalíticos de LEL. Um detector que passou por atmosfera muito rica pode ficar "cego" para leituras subsequentes. Por isso a calibração periódica com gás padrão certificado não é frescura — é o que revela o sensor comprometido antes que ele te engane no campo.
Terceiro, e crucial: o sensor de LEL depende de oxigênio para funcionar. Em atmosfera muito pobre em O₂, a leitura de LEL pode ser falsamente baixa — o gás inflamável está lá, mas o sensor não consegue "queimá-lo" para medir. Por isso o detector de 4 gases mede O₂ e LEL juntos: um contextualiza o outro. Quem lê só o LEL sem olhar o O₂ pode entrar numa armadilha. Discordo de qualquer treinamento que ensine a "olhar só o número do LEL".
Recomendação da Engenheira: o detector é só metade da segurança; a outra metade é a rotina que garante que ele funcione todo dia. O Kit Master de Segurança Industrial traz o registro de bump test diário, o cronograma de calibração, o checklist de medição em três níveis e a PET com campo de medição integrado — tudo o que já usei em plantas de grau de risco 4 para transformar o detector de 4 gases numa barreira auditável, não num enfeite de cinto.
Conhecer o Kit Master →Erros fatais com o detector de 4 gases
- ▸Pular o bump test diário confiando na calibração de fábrica;
- ▸Medir só na boca do tanque, ignorando o fundo onde o H₂S se acumula;
- ▸Usar detector com sensor vencido ou envelhecido além da vida útil;
- ▸Desligar o aparelho após a entrada, abrindo mão da medição contínua;
- ▸Enfiar a cabeça para "dar uma olhada" em vez de usar bomba e mangueira;
- ▸Ler só o LEL sem observar o O₂, ignorando que o sensor de LEL precisa de oxigênio;
- ▸Silenciar o alarme e continuar trabalhando "porque já era pouca coisa".
Cada um desses erros já apareceu em investigação de acidente que acompanhei. O último — silenciar o alarme — é o mais revoltante, porque nesse caso o equipamento fez o trabalho dele e o ser humano ignorou. Alarme de detector de 4 gases não se silencia: se obedece.
Perguntas frequentes sobre detector de 4 gases (NR 33)
▸O que é um detector de 4 gases?
É um instrumento portátil que mede simultaneamente oxigênio (O₂), explosividade (LEL), monóxido de carbono (CO) e gás sulfídrico (H₂S). É a barreira de avaliação atmosférica exigida pela NR 33 antes e durante a entrada em espaço confinado.
▸Quais são os quatro gases medidos?
São O₂ (oxigênio), LEL (limite inferior de explosividade de gases inflamáveis), CO (monóxido de carbono) e H₂S (gás sulfídrico). Juntos, cobrem os riscos de deficiência/enriquecimento de oxigênio, explosão e toxicidade.
▸Qual a faixa de oxigênio segura para entrada?
De 19,5% a 23,0%. Abaixo de 19,5% há deficiência de oxigênio, com risco de asfixia; acima de 23% há atmosfera enriquecida, que potencializa incêndio e explosão. Fora dessa faixa, a condição é de abandono imediato.
▸Por que o alarme de LEL dispara a 10%?
Porque 10% do limite inferior de explosividade é uma margem de segurança grande antes de a mistura se tornar de fato explosiva. A concentração pode subir rápido e de forma não uniforme, então evacuar a 10% dá tempo hábil para agir.
▸Qual a diferença entre bump test e calibração?
O bump test é uma exposição rápida a gás padrão para confirmar que os sensores respondem e os alarmes disparam, feito antes de cada uso. A calibração é o ajuste periódico da precisão numérica da leitura, feito por pessoal treinado conforme o fabricante.
▸Com que frequência devo fazer o bump test?
Antes de cada uso, tipicamente todo dia ou a cada turno em que o aparelho será utilizado. É um procedimento de segundos que confirma se o detector está "vivo" e capaz de alarmar.
▸Posso pular o bump test se o detector foi calibrado recentemente?
Não. Calibração garante precisão numérica, mas não garante que o sensor não morreu depois dela. Um detector calibrado há um mês pode ter um sensor sem resposta hoje; só o bump test revela isso antes da entrada.
▸Por que medir em três níveis?
Porque a atmosfera não é homogênea. Gases pesados como H₂S e CO₂ acumulam-se no fundo, e gases leves como metano sobem ao topo. Medir só na abertura pode acusar tudo normal enquanto o fundo é uma câmara letal.
▸O que é a bomba de amostragem?
É o acessório que puxa a amostra de ar por uma mangueira até o sensor, permitindo medir pontos remotos e profundos sem que ninguém precise adentrar ou enfiar a cabeça. É indispensável na medição pré-entrada de tanques profundos.
▸Preciso manter a medição durante todo o trabalho?
Sim. A medição prévia autoriza a entrada, mas a atmosfera muda com a temperatura, a agitação de resíduos e a operação. A medição contínua com o detector ligado na zona de respiração mantém a autorização válida em tempo real.
▸Por que o H₂S é tão perigoso?
Em baixa concentração ele cheira a ovo podre, mas em concentração alta paralisa o olfato e derruba a pessoa em uma ou duas respirações. É o gás que mais causa acidentes com múltiplas vítimas, pois engana o nariz justamente no auge do perigo.
▸O monóxido de carbono tem cheiro?
Não. O CO é incolor e inodoro e se liga à hemoglobina cerca de 200 vezes mais rápido que o oxigênio, sufocando o organismo por dentro. Só o detector de 4 gases o identifica antes que os sintomas apareçam.
▸Sensores de gás têm validade?
Sim. Sensores eletroquímicos de H₂S e CO duram tipicamente de 2 a 3 anos, e o de O₂ de 1 a 2 anos. Um detector antigo "funcionando" pode ter sensores esgotados; a vida útil deve ser controlada, não presumida.
▸O que é envenenamento de sensor?
É a degradação de sensores, especialmente os catalíticos de LEL, por exposição a silicones, certos solventes ou concentrações muito altas. O sensor pode ficar "cego" para leituras seguintes; a calibração periódica revela o problema.
▸Por que o detector mede O₂ junto com o LEL?
Porque o sensor catalítico de LEL precisa de oxigênio para funcionar. Em atmosfera pobre em O₂, a leitura de LEL pode ser falsamente baixa. Ler os dois juntos evita a armadilha de confiar num LEL "baixo" numa atmosfera sem oxigênio.
▸Posso silenciar o alarme e continuar trabalhando?
Jamais. Alarme de detector de 4 gases indica condição fora do seguro e ordena a saída. Silenciar e continuar é ignorar o único aviso que separa a equipe de um acidente; alarme se obedece, não se silencia.
▸O detector substitui a ventilação do espaço?
Não. O detector avalia a atmosfera, mas quem a torna respirável é a ventilação/inertização. São barreiras complementares: ventila-se para tornar segura, mede-se para confirmar que ficou segura e continua segura.
▸Onde encontro os limites de tolerância oficiais?
Os limites de tolerância de agentes químicos estão referenciados nas Normas Regulamentadoras publicadas pelo Ministério do Trabalho e Emprego no gov.br, com apoio técnico da Fundacentro e das normas ABNT aplicáveis. A empresa deve alinhar os alarmes a esses parâmetros.
▸Quem pode operar o detector de 4 gases?
Trabalhadores capacitados conforme a NR 33, que saibam ligar, fazer o bump test, interpretar as leituras e reagir aos alarmes. Operar o aparelho sem entender os limites é tão perigoso quanto não medir.
▸O detector precisa estar na PET?
Sim. A Permissão de Entrada e Trabalho deve registrar as medições atmosféricas com horário e assinatura de quem mediu. O detector de 4 gases é a fonte dessas medições, e a ausência do registro invalida a PET.
Teste seu conhecimento — Detector de 4 Gases (NR 33)
1.Qual a principal diferença entre bump test e calibração?
2.Por que a medição em espaço confinado deve ser feita em três níveis (topo, meio e fundo)?
3.Qual a faixa de oxigênio (O₂) considerada segura para entrada em espaço confinado?
Conclusão
O detector de 4 gases é o equipamento mais barato que mais salva vida na indústria — mas só quando é operado com disciplina. Bump test antes de cada uso, calibração no prazo, sensores dentro da vida útil, medição em três níveis, aparelho ligado na zona de respiração durante todo o trabalho e alarme sempre obedecido. Na minha experiência de mais de duas décadas em plantas de grau de risco 4, a diferença entre a equipe que volta para casa e a que vira estatística mora nesses detalhes aparentemente pequenos. O invisível mata em segundos; o detector de 4 gases é o que o torna visível a tempo. Trate-o como a barreira crítica que ele é.
